Hydrauliczne maszyny do formowania na zimno blachy stalowej falistej i trapezowej
1. Cechy maszyny do formowania dachu z płytek szkliwionych
Elementy maszyny do formowania dachu z płytek szkliwionych obejmują: odwijak, korpus maszyny do formowania na zimno, cięcie hydrauliczne, system sterowania PLC, silnik główny, stację pomp, stół odbiorczy. Cechy sprzętu: maszyna do formowania dachu z płytek szkliwionych przyjmuje zaawansowane oprogramowanie do automatycznego sterowania, maszyna do drzwi żaluzjowych realizuje zarządzanie informacjami o produkcji, a cały system automatycznego sterowania maszyną przyjmuje wysoce zintegrowaną sieć, co sprawia, że system automatyzacji jest bardziej zaawansowany.
2. Krótko o naszej firmie
Nasza firma jest profesjonalnym producentem maszyn do formowania dachu. Produkujemy i dostarczamy różne maszyny do formowania na zimno w Chinach, takie jak maszyny do formowania blach trapezowych, maszyny do formowania blach falistych, maszyny do formowania dachów z płytek szkliwionych i maszyny do formowania blach dwuwarstwowych, maszyny do formowania kalenic i tak dalej. Nasze maszyny eksportujemy na cały świat, np. do Indii, Afryki Południowej, Pakistanu, Brazylii, Omanu i tak dalej. Grubość surowca do maszyn do formowania dachu ze stali kolorowej wynosi 0,3 mm-0,8 mm, możemy również wykonać inne maszyny do formowania blach dachowych metalowych zgodnie z Państwa wymaganiami, spełniając Państwa potrzeby. Cel naszej firmy: reputacja przede wszystkim, klient przede wszystkim.
3. Specyfikacja maszyny do formowania na zimno
| Numer artykułu |
Nazwa przedmiotu |
Specyfikacja |
| 1 |
Szerokość materiału wsadowego |
Zgodnie z Państwa potrzebami |
| 2 |
Grubość materiału wsadowego |
Blacha w kręgu 0,3-0,8 mm |
| 3 |
Stacja rolkowa |
11 stacji |
| 4 |
Średnica wału |
70 mm |
| 5 |
Wydajność |
30-35 m/min |
| 6 |
Materiał rolek |
45# z chromem 0,05 mm |
| 7 |
Materiał wału |
45# z chromem 0,05 mm |
| 8 |
Waga |
6,5 tony |
| 9 |
Długość |
6,5 m |
| 10 |
Napięcie |
380V 50Hz 3 fazy |
| 11 |
Sterowanie |
PLC |
| 12 |
Odwijak |
5 ton |
| 13 |
Silnik |
7,5 kW |
| 14 |
Sposób napędu |
Przenoszenie łańcuchowe |
| 15 |
Rozmiar łańcucha |
1 cal |
| 16 |
System cięcia |
Cutter hydrauliczny |
4. Więcej szczegółów dotyczących maszyny do formowania na zimno
(1) Hydrauliczny odwijak
Bez napędu: ręczny odwijak; Maks. pojemność: 7T
Pasuje do średnicy wewnętrznej kręgu: 508 mm, odpowiednia średnica zewnętrzna kręgu: 1000 mm
Ręcznie rozszerza wewnętrzną powierzchnię kręgu.
(2) Cięcie hydrauliczne
1) Przyjmuje cięcie pozycjonujące, zatrzymuje się, aby ciąć;
2) Materiał ostrza tnącego to Cr12 z obróbką hartowania.
3) Przyjmuje spawaną ramę dla dobrej sztywności.
4) Rama tnąca została poddana obróbce cieplnej, aby uniknąć deformacji produktu końcowego. Tolerancja długości cięcia ±2 mm.
5) Zasilanie cięcia jest zapewniane przez stację hydrauliczną.
6) Produkt końcowy może być cięty zgodnie z ustawioną długością w sterowniku PLC, a długość jest automatycznie mierzona przez enkoder. Gdy produkt końcowy osiągnie ustawioną długość, maszyna zatrzyma się, aby automatycznie pociąć produkt. Po zakończeniu tej czynności maszyna uruchomi się ponownie w sposób ciągły.
(3) Stacja hydrauliczna
1) Zapewnia zasilanie dla noża hydraulicznego.
2) Wszystkie akcesoria hydrauliczne to produkty znanych chińskich marek.
4) Moc silnika hydraulicznego: 3KW
(4) System sterowania PLC
1) System ten wykorzystuje PLC Delta do sterowania wszystkimi działaniami roboczymi. Ilość produkcji i długość każdego elementu będą mierzone automatycznie. Jest to wygodne do sterowania maszyną do formowania na zimno.
2) Przetwornica Delta reguluje technologię prędkości, realizuje automatyczną produkcję.
3) Ekran tekstowy wprowadza i anuluje dane robocze.
4) Przyjazny system interfejsu człowiek-maszyna może ustawiać partie do obrabianego przedmiotu, długości, ilości itp.
5) Licznik enkodera, posiadający funkcję liczenia i pomiaru długości.
6) Odpowiednie napięcie zasilania: 380V/50HZ/3Phase (może być zaprojektowane zgodnie z wymaganiami kupującego)

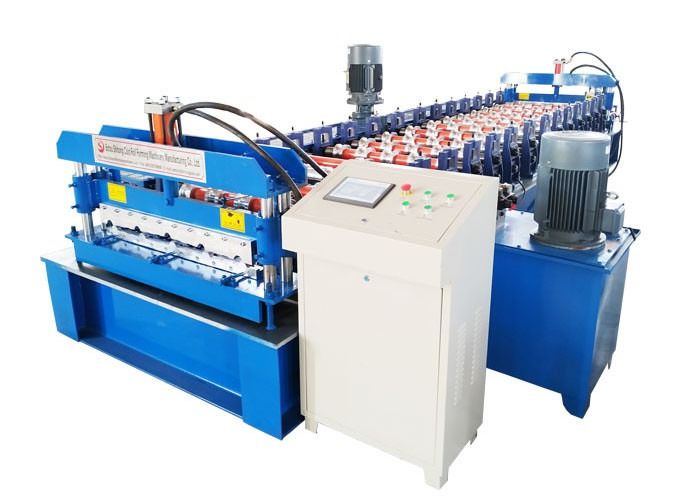

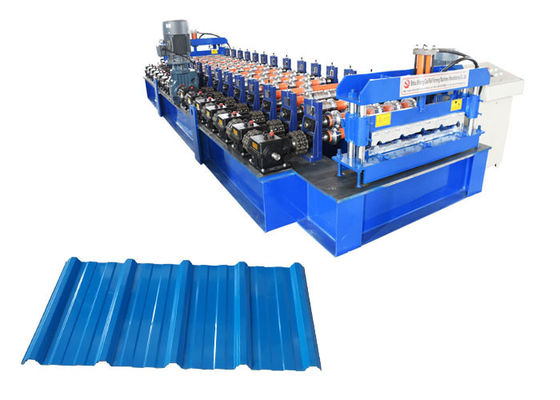

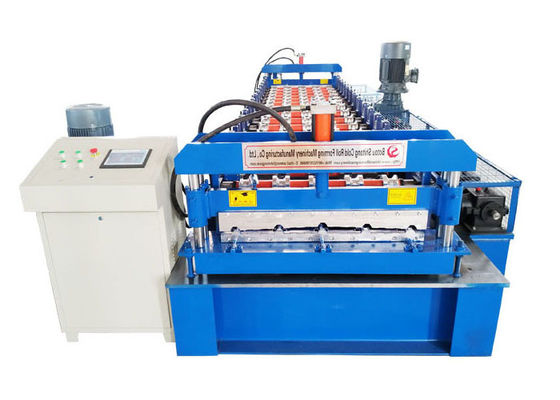

5. Zdjęcie maszyny w celach informacyjnych
